Accueil » Réseaux » Antennes » NanoBeam 2AC-13 2.4 GHz PtP / PtMP airMAX ca MIMO 2x2 13 dBi 27 dBm
Ubiquiti

Ubiquiti NBE-2AC-13-EU - NanoBeam 2AC-13 2.4 GHz PtP / PtMP airMAX ca MIMO 2x2 13 dBi 27 dBm

Chargement...Chargement...
-22%
NanoBeam 2AC-13 2.4 GHz PtP / PtMP airMAX ca MIMO 2x2 13 dBi 27 dBm NBE-2AC-13-EU

Prix Normal : 1 877,75 Dh HT

Votre Prix :1 455,62 Dh HT

1 746,74 Dh TTC

Economie : 422,13 Dh - 22%

CPE NanoBeam 2AC-13 2.4 GHz PtP / PtMP airMAX ca MIMO 2x2 13 dBi 27 dBm, Processeur Atheros MIPS 74Kc, 533 MHz, Mémoire 64 Mo DDR2, Interfaces réseau 1 X 10/100 / 1000mbps Ethernet, Wi-Fi pour la gestion, Fréquence de fonctionnement 2412 - 2472 MHz, Taille des canaux Mode PtP Mode PtMP 10/20 / 40MHz 10 /20/40 MHz, Gain maximum 13dBm, Alimentation et méthode 24V, PoE GigE 0,5A, Dimensions 189 x 189 x 125 mm, Poids 0,530 kg

Disponibilité : Livraison en 7 jours
Evaluation :
  • NanoBeam 2AC-13 2.4 GHz PtP / PtMP airMAX ca MIMO 2x2 13 dBi 27 dBm NBE-2AC-13-EU
  • /images/Products/NBE-2AC-13-EU 1_58053eb6-ed3a-45ee-9063-029243a3c1bc.jpg
  • /images/Products/NBE-2AC-13-EU 2_073235ed-9cfc-442b-acf3-9eae20c075ec.jpg
  • /images/Products/NBE-2AC-13-EU 3_eb4e9f12-47e7-479b-8b04-5921a7fddfe5.jpg

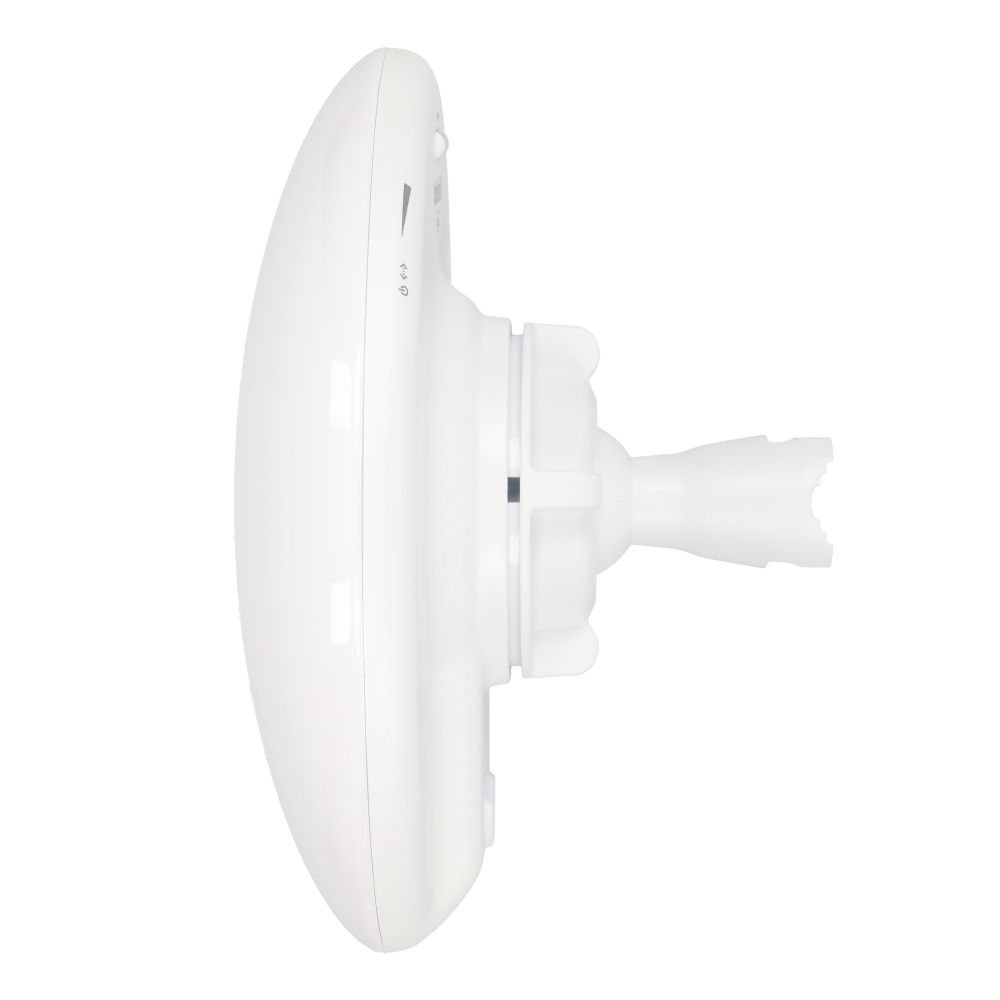

  • /images/Products/NBE-2AC-13-EU 4_d4b225c7-2373-4980-be2c-a0dc3642773f.jpg
Description

Ubiquiti Networks lance la technologie AirMAX - NanoBeam 2AC de nouvelle génération avec équipement de locaux client (CPM) de nouvelle génération avec interface de gestion Wi-Fi dédiée.

Amélioration de l'immunité au bruit

NanoBeam a un gain élevé et émet de l’énergie radiofréquence plus étroitement. En se focalisant dans une direction, l’appareil bloque ou filtre les bruits dans l’espace, ce qui augmente leur résistance. Cette fonctionnalité est particulièrement importante dans les endroits saturés d'autres signaux RF de fréquence identique ou proche.

Conception intégrable

 La technologie InnerFeed intègre l’intégralité du système radio dans l’alimentation de l’antenne et le protocole révolutionnaire airMAX TDMA améliore les performances et l’évolutivité du réseau. NanoBeam est extrêmement polyvalent et économique pour le déploiement réseau.

Application UMobile

Grâce au module de contrôle Wi-Fi supplémentaire, vous pouvez accéder instantanément à l'interface de configuration airOS via l'application mobile propriétaire UMobile. L'application vous permet de configurer et de gérer, et offre également diverses options de configuration immédiatement après la connexion ou l'entrée.

Spécifications techniques

Dimensions: 189 x 189 x 125 mm
Le poids : 530 g
Alimentation: PoE Gigabit 24 V, 0,5 A (fourni)
Consommation maximale: 7,5 watts
Interface réseau: 1x Ethernet 10/100/1000
CPU: Atheros MIPS 74Kc, 533 MHz
RAM: 64 Mo DDR2
Indication LED: 1x puissance, 1x Ethernet, force du signal 4x
LED de puissance du signal: Personnalisable aux niveaux RSSI personnalisés
Largeur du canal: Mode PtP: 10/20/30/40 MHz
Mode PtMP : 10/20/30/40 MHz
Puissance de sortie: Jusqu'à 20 dBm pour la Fédération de Russie (jusqu'à 27 dBm pour les autres pays)
Polarisation: Double linéaire
Matériau du corps: Plastique résistant aux UV pour une utilisation en extérieur
Mont: Sur le mât (inclus), sur le mur (optionnel)
Charge de vent: 45,4 newton à 200 km / h
Résistance au vent: Jusqu'à 200 km / h
Protection ESD / CEM: En avion: ± 24 kV
Au contact: ± 24 kV
Température ambiante: -40 .. +70 ° C
Humidité de l'environnement de travail: 5 .. 95% (sans condensation)
Essais au brouillard salin: IEC 68-2-11 (ASTM B117), équivalent: MIL-STD-810 G, méthode 509.5
Test de vibration: CEI 68-2-6
Essais de choc thermique: IEC 68-2-14
Test UV: IEC 68-2-5 à 40 ° C, équivalent: ETS 300 019-1-4
Essais de pluie et de vent: STE 300 019-1-4, équivalent: MIL-STD-810 G Méthode 506.5
Plage de travail: 2412 - 2472 MHz
5150 - 5250 MHz (module Wi-Fi supplémentaire pour le contrôle)
Gain: 13 dBi
VSWR: 1.5: 1
Fréquence de travail: 2,4 GHz
Nombre de ports Ethernet: 1
Pare-feu: Oui
Serveur DHCP: Oui
Type d'antenne: intégré
Fréquence du processeur: 533 MHz
Ports Ethernet Gigabit: Oui
Alimenté par PoE: PoE passif 24 V
Analyse continue à l'éther: Oui
Règle: Ubiquiti nanobeam a
Basé sur la norme radio: 802.11ac
Puissance d'émission pour la Russie: 20 dBm
